3次元CADモデリング事例:共口スパナ

SolidWorksによる3DCADモデリング

3次元CADを使ったモデリング事例です。

ボルトやナットの締め付けに使用します共口スパナをモデリングしてみましょう。

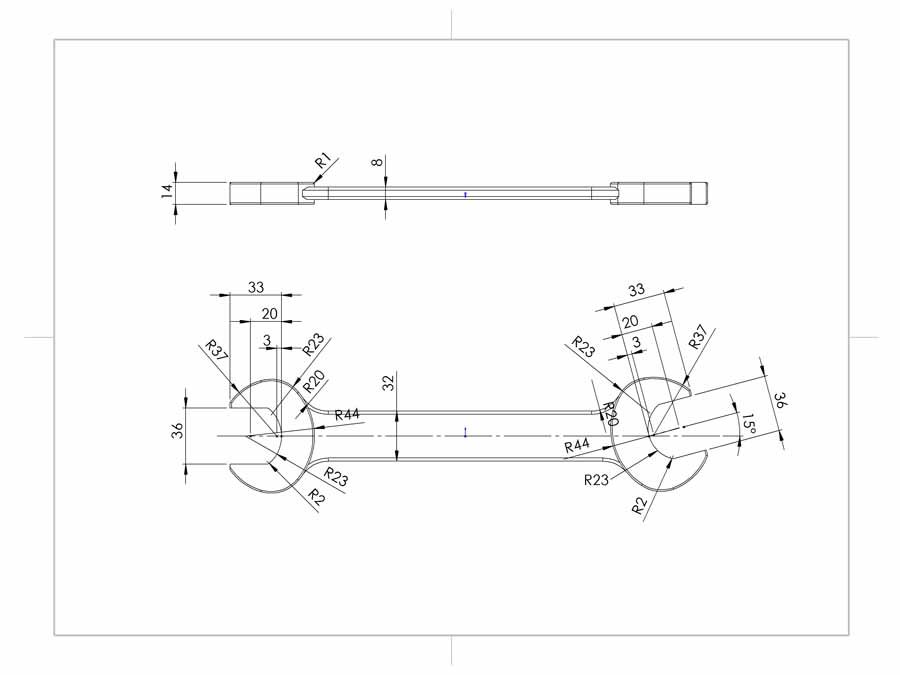

共口スパナ2次元図面

3DCADでのモデリングにかかる所要時間

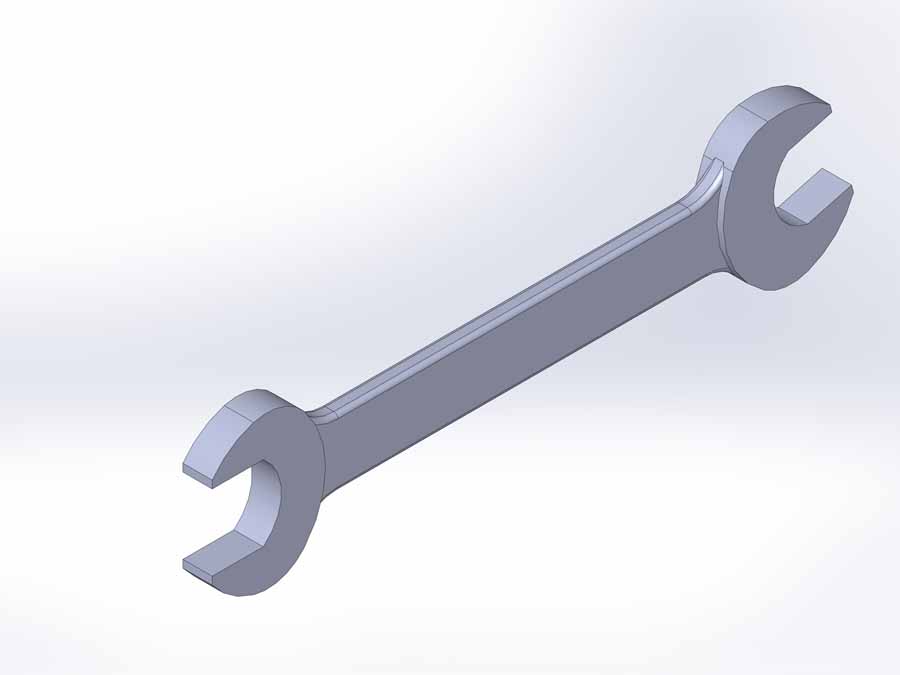

共口スパナ3次元モデリング結果

モデリングにかかった所要時間

Rの中心が仮想点なのでスケッチに点を打ち、中心線との位置関係の拘束をつけないとならないので少々手間がかかります。

またR37の中心点に気づかないと上手くスケッチができません。

モデリングにかかった所要時間は40分でした。

モデリングの見積価格

単金:3,000円/hですから

40÷60x3,000=2,000

プラス管理費15%と消費税10%

合計¥2,530円

SolidWorksによる3DCADモデリング(まとめ)

SolidWorks経験年数18年のエンジニアによるモデリングは、データ作成時間が早いのでとてもリーズナブルな価格になります。

是非、モデリングの外注はお任せ下さい。
