SolidWorksによる3DCADモデリング

3次元CADを使ったモデリング事例です。

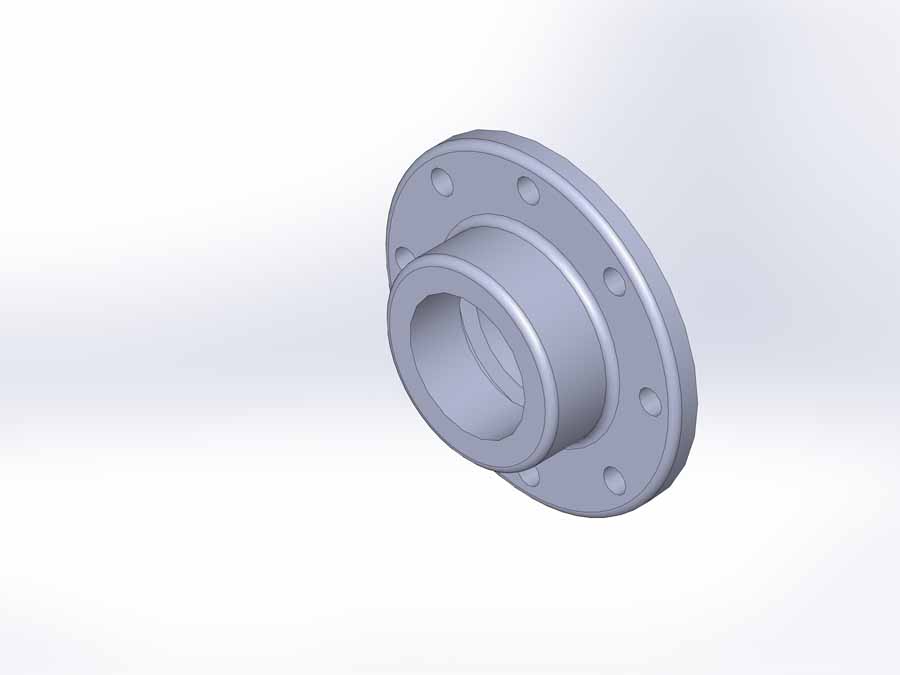

円形の板同士の間にパッキンを挟みボルトとナットを締め付け固定する継手パーツ、フランジ継手をモデリングしてみます。

3DCADでのモデリングにかかる所要時間

モデリングにかかった所要時間

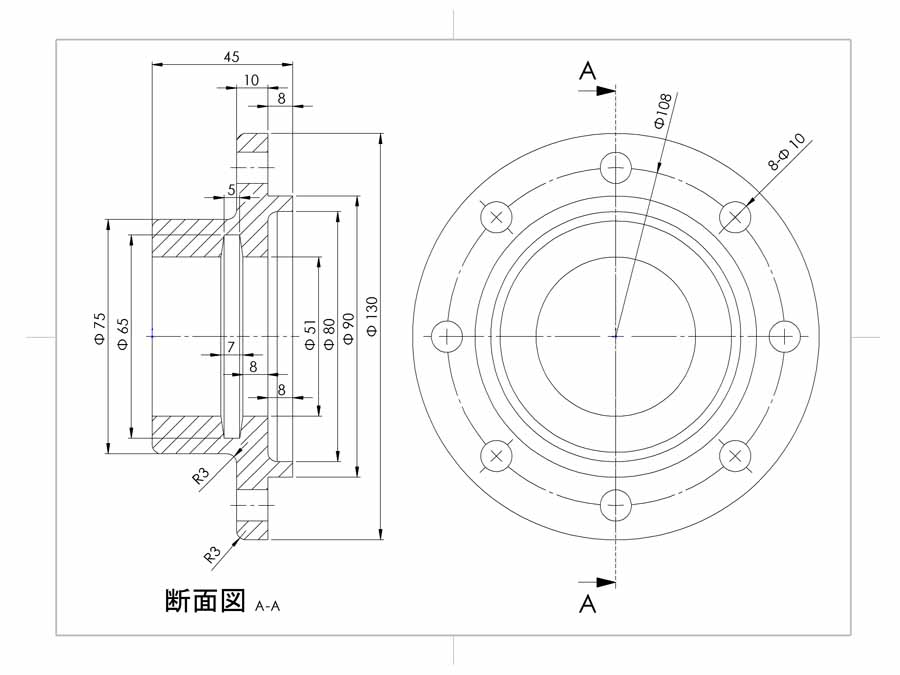

中心線から上の断面形状を360°回転させΦ10の穴を空けてから円形パターンするだけなのでモデリングとしては簡単です。

モデリングにかかった所要時間は25分でした。

モデリングの見積価格

単金：3,000円/ｈですから

25÷60ｘ3,000＝1,250

プラス管理費15%と消費税10%

合計￥1,580円

SolidWorksによる3DCADモデリング（まとめ）

SolidWorks経験年数18年のエンジニアによるモデリングは、データ作成時間が早いのでとてもリーズナブルな価格になります。

是非、モデリングの外注はお任せ下さい。
