3次元CADモデリング事例:コンロッド

SolidWorksによる3DCADモデリング

3次元CADを使ったモデリング事例です。

ピストン式エンジンのピストンとクランクシャフトを繋ぐパーツ、コンロッドをモデリングしてみます。

コンロッド二次元図面

3DCADでのモデリングにかかる所要時間

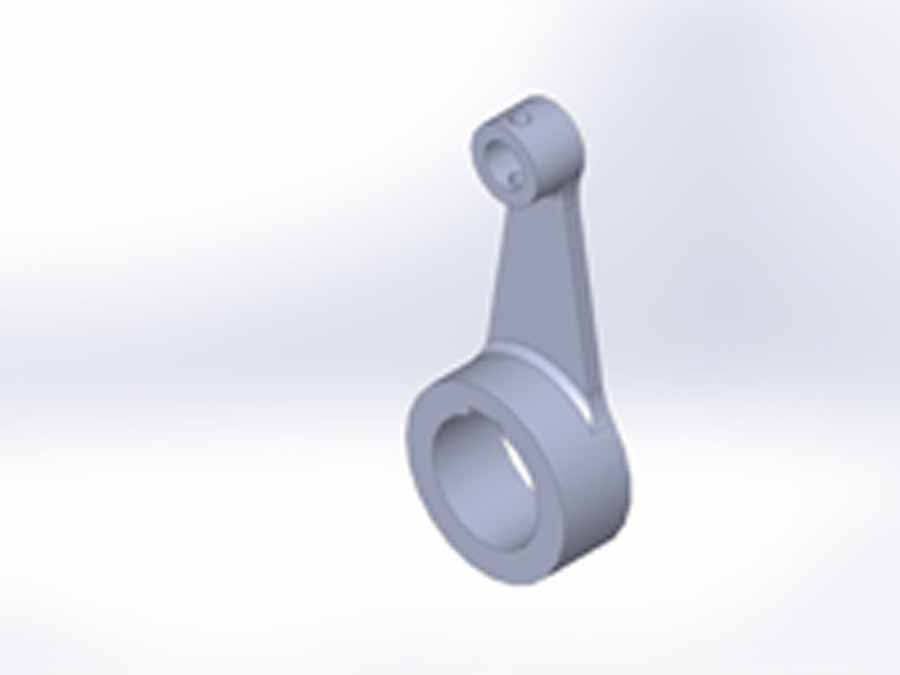

コンロッド3次元モデリング結果

モデリングにかかった所要時間

Φ60とΦ25の円筒の高さが異なるのでスケッチを3つ、Φ6の穴を貫通させるため平面を作成しないとならず意外に手間がかかります。

モデリングにかかった所要時間は25分でした。

モデリングの見積価格

単金:3,000円/hですから

25÷60x3,000=1,250

プラス管理費15%と消費税10%

合計¥1,580円

SolidWorksによる3DCADモデリング(まとめ)

SolidWorks経験年数18年のエンジニアによるモデリングは、データ作成時間が早いのでとてもリーズナブルな価格になります。

是非、モデリングの外注はお任せ下さい。
