STLデーター変換の失敗原因は?

デッカクなっちゃった!

STLにデータを変換した時、デッカクなっちゃった!なんて事ありませんか?

私も3Dプリンターの運用をはじめた頃、3DCADのデータをSTL形式に変換していて、実際に造形してみたら設計寸法の1.5倍に出来上がってしまった、なんて・・・。そう言う失敗がありました。きっと皆さんもやってしまう失敗だと思うので、備忘録として紹介しておきます。

STL変換の実際の流れ

※ご使用のCADによって違うと思いますが、保存オプションが重要です。

3DCADでモデリングを終了し3Dプリンターで出力する場合、3DCADのデーターを書き出し保存しますが、その時ファイルの種類をSTLファイルにします。

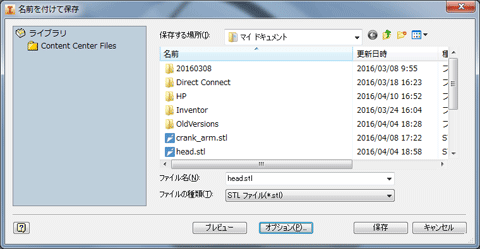

保存ダイアログボックス

名前を付けて保存ダイアログボックス

この時、オプション(P)を確認しないで保存すると思わぬ失敗をしてしまうなんてことがあります。注意しましょう。

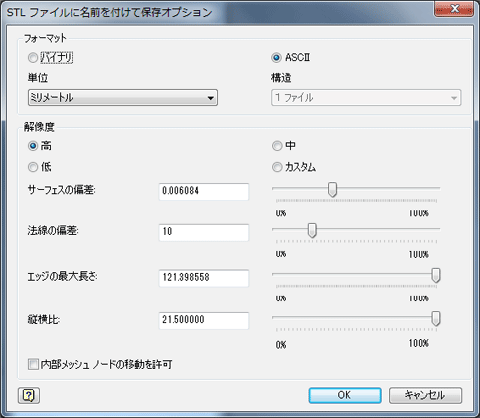

オプションダイアログ

STLファイルに名前を付けて保存オプション

3DCADのアプリケーションの設定が大体日本語ヴァージョンなら単位がmmになっています。STLの単位も揃えないとダメなんです。単位のプルダウンを下げてみると・・・

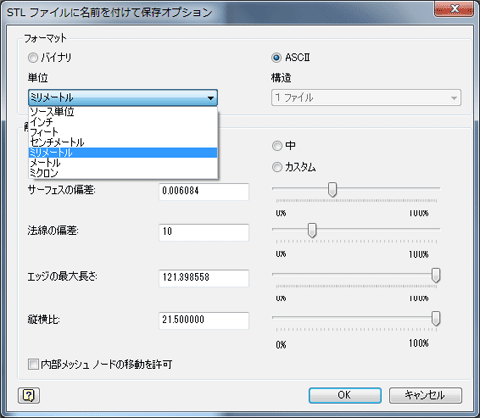

オプションダイアログ

STLファイルに名前を付けて保存オプション

インチ、フィート、センチメートル、ミリメートル、メートル、ミクロンと選択できるようになっています。3DCADの単位に合わせてミリメートルにしないとデッカクなってしまうようです。ですので必ず単位の確認を忘れないで下さい。一旦、STL形式で保存したらもう一度CADに読み込んでみると失敗が判ります。3Dプリンターで造形するには時間が掛かってしまうので材料や時間の無駄が無いようにSTL形式のデータをCADで確認するのをおススメします。
